Реконструкция оборудования пылеуловителей, пылесистем котлоагрегата БКЗ — 220-100ГЦ с установкой рукавных фильтров

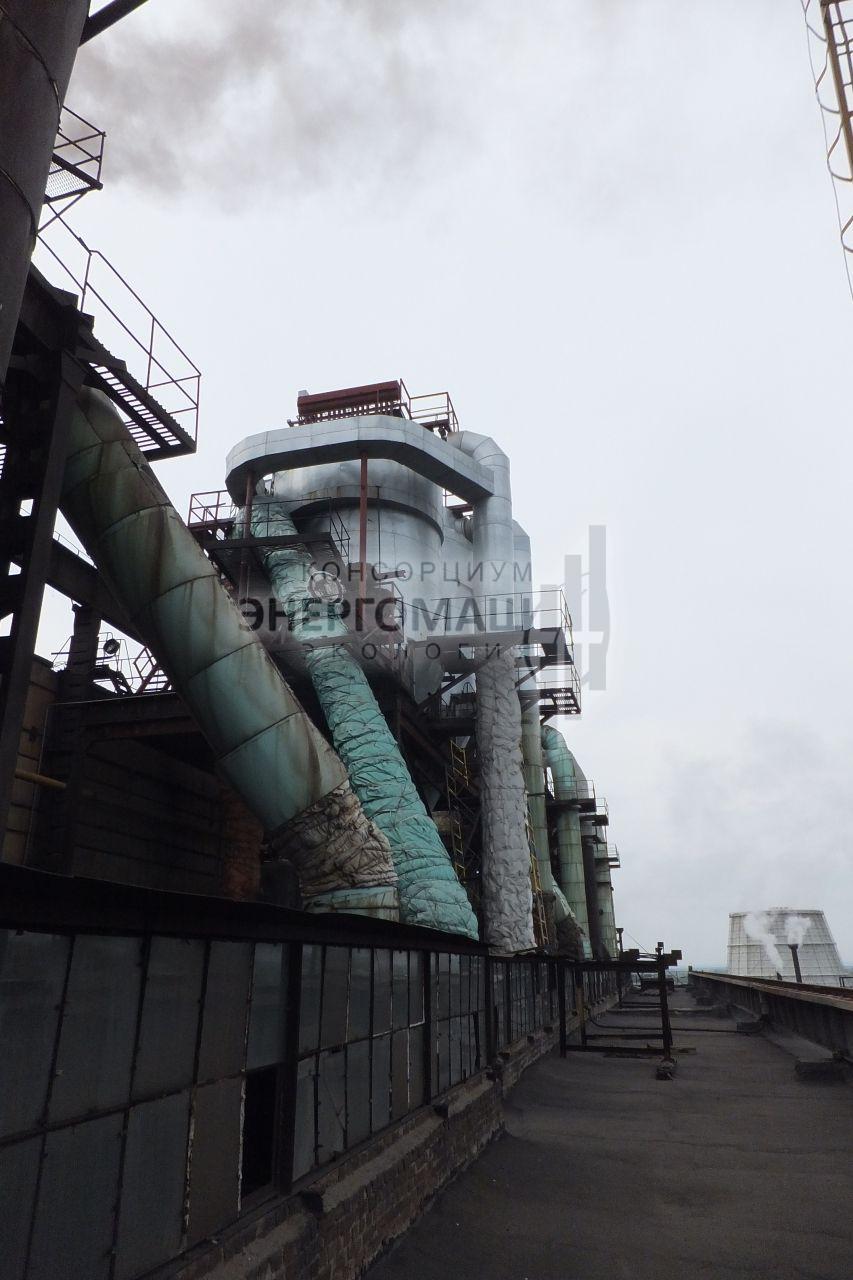

В 2014 г. выполнена реконструкция оборудования пылеуловителей пылесистем котлоагрегата БКЗ-220-100ГЦ ст. №7 с установкой рукавных фильтров.

На котлах БКЗ 220-100 ГЦ установлена система разомкнутого пылеприготовления (две параллельные нитки А и Б), которая включает в себя:

• Молотковая мельница;
• Двухступенчатая установка газоочистки;
• Мельничный вентилятор.

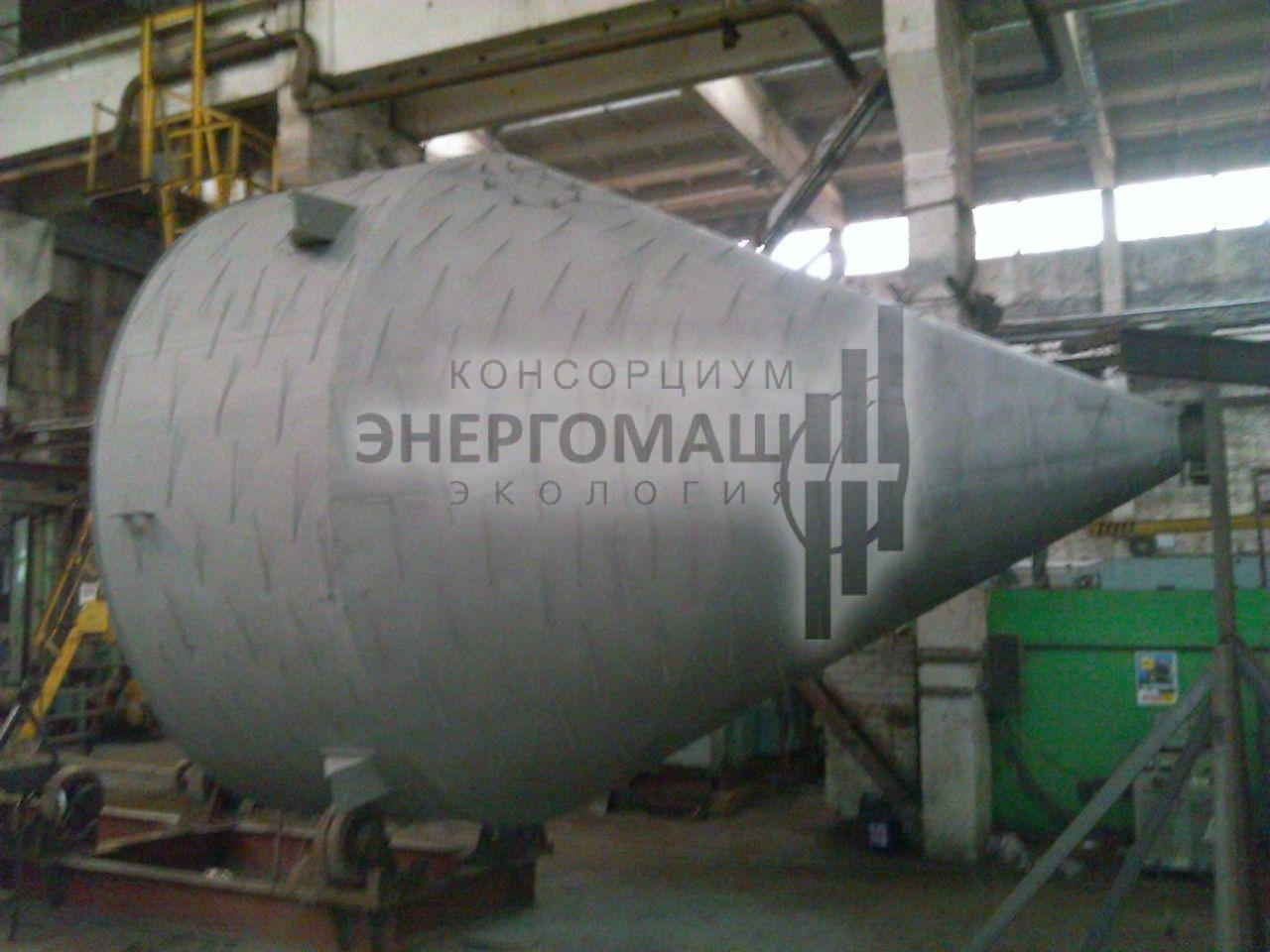

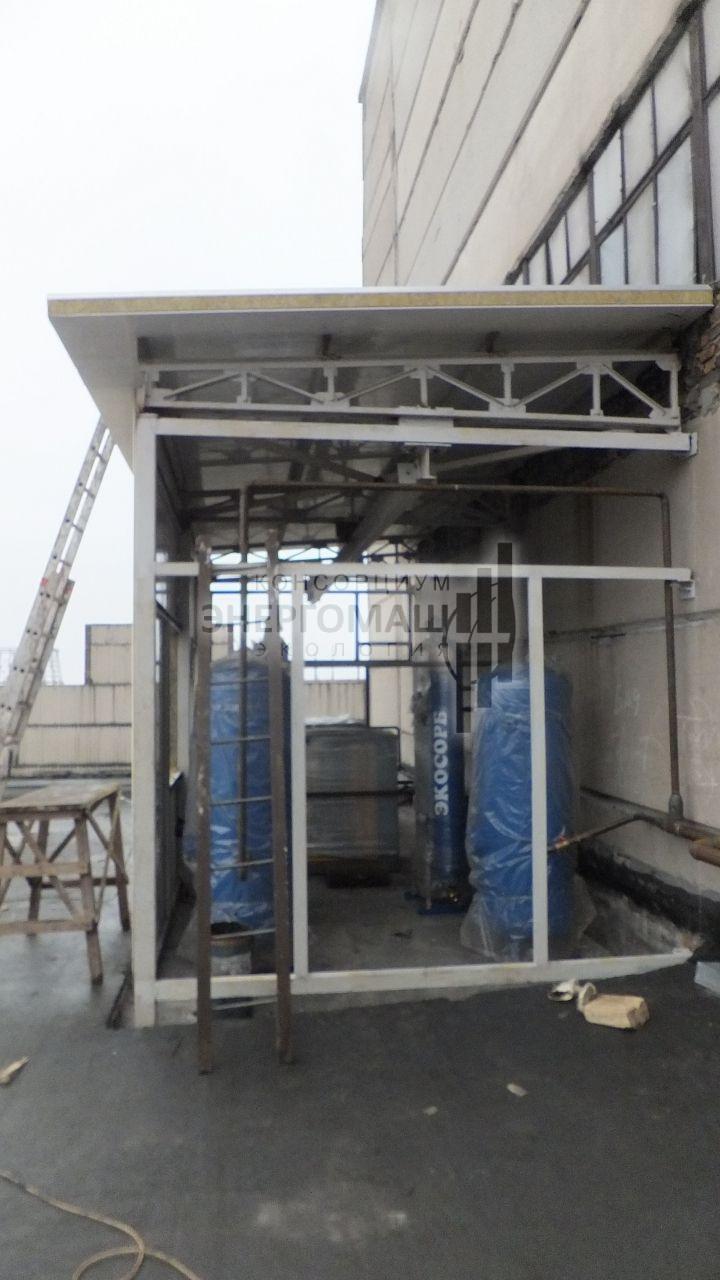

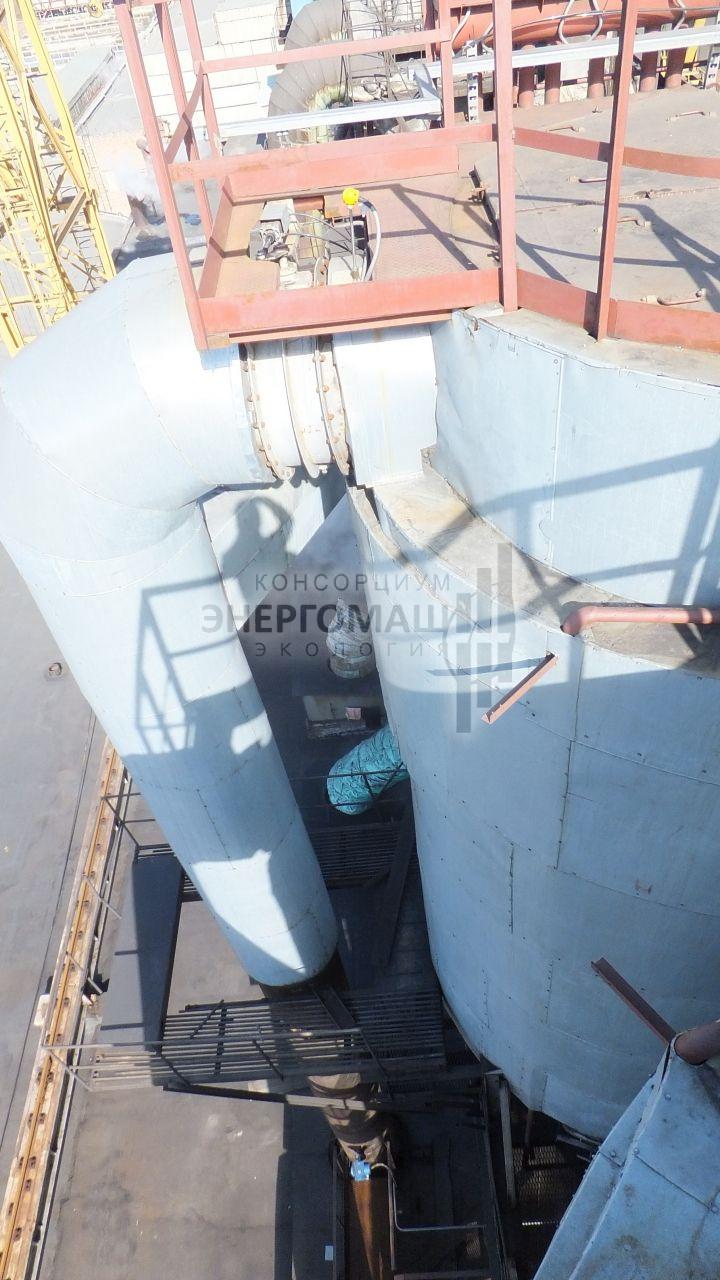

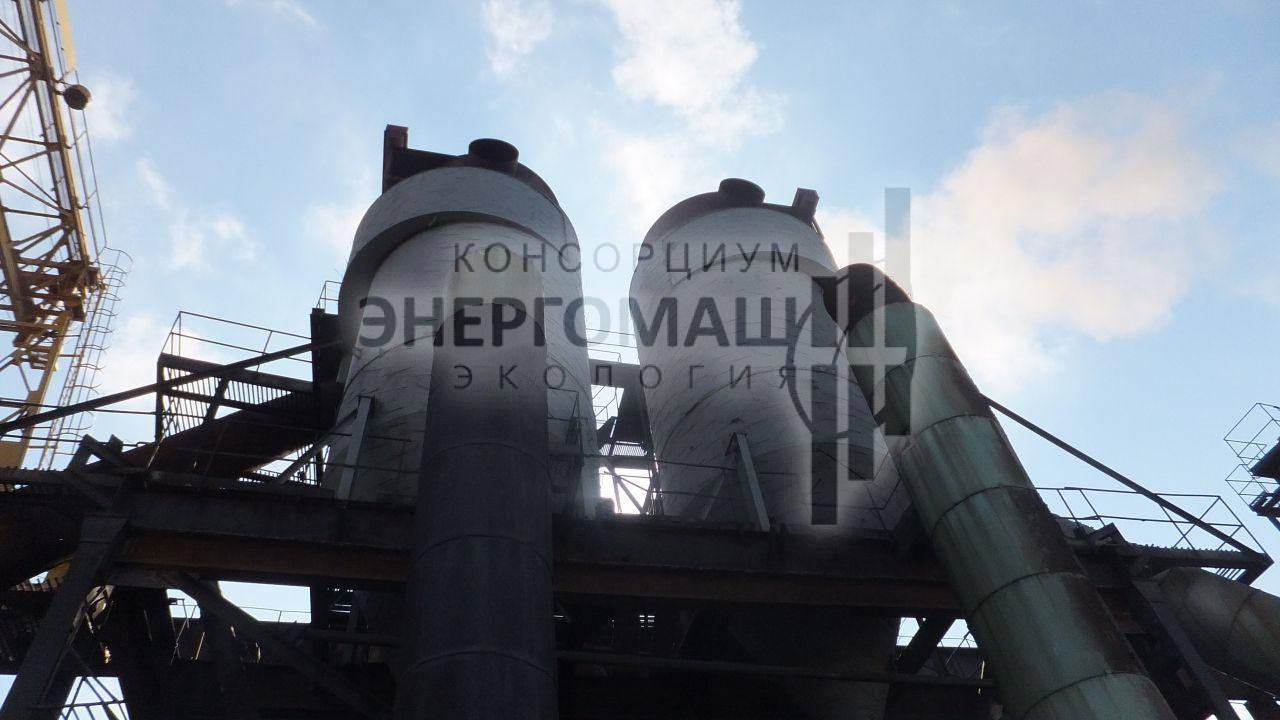

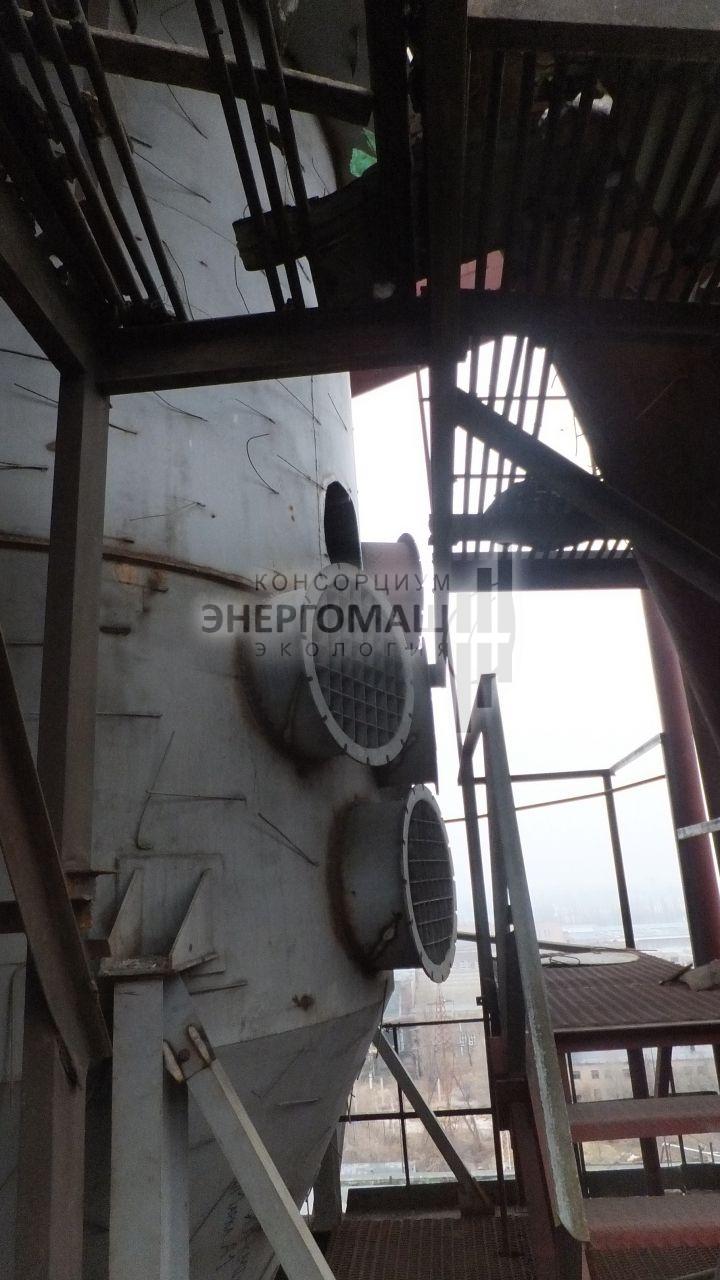

Нашим предприятием реализован проект по замене второй ступени газоочистки (циклонов на каждой нитке) на рукавный фильтр ФРИР-550 с тангенциальным входом (циклофильтр). Первая ступень (циклон НИИОГАЗ) сохранен. В технологической схеме предусмотрен обводной газоход (байпас), который включается в работу при нарушении технологических параметров потока и выводе молотковой мельницы на режим. Переключение потока обеспечивается тремя шиберами (на входе и выходе с фильтра и на байпасе). Управление работой газоочистки (фильтров, шиберов, пылевыгрузкой) ведется системой управления в автоматическом режиме с выводом сигналов в операторскую котельного цеха. Настройка параметров системы управления выполняется с помощью сенсорной панели. В процессе работы система управления контролирует следующие параметры: температура потока, содержание кислорода О₂, наличие сжатого воздуха для регенерации, наличие и расход азота, состояние механизмов.

Параметры газоочистки приведены в таблице.
